3D圖繪製

3D圖檔 :

達爾文船零件圖檔

組合圖 :

零件圖 :

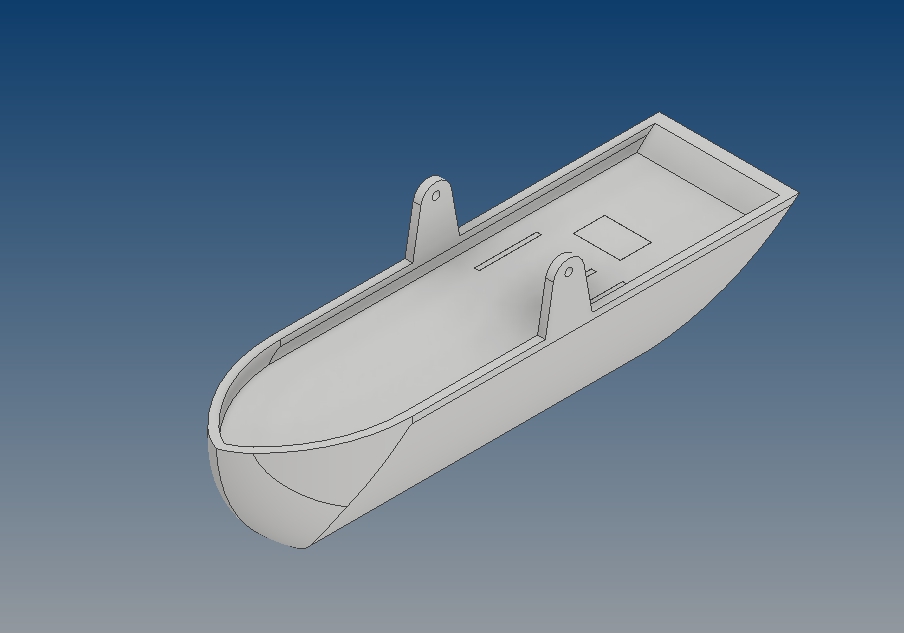

1. 船身

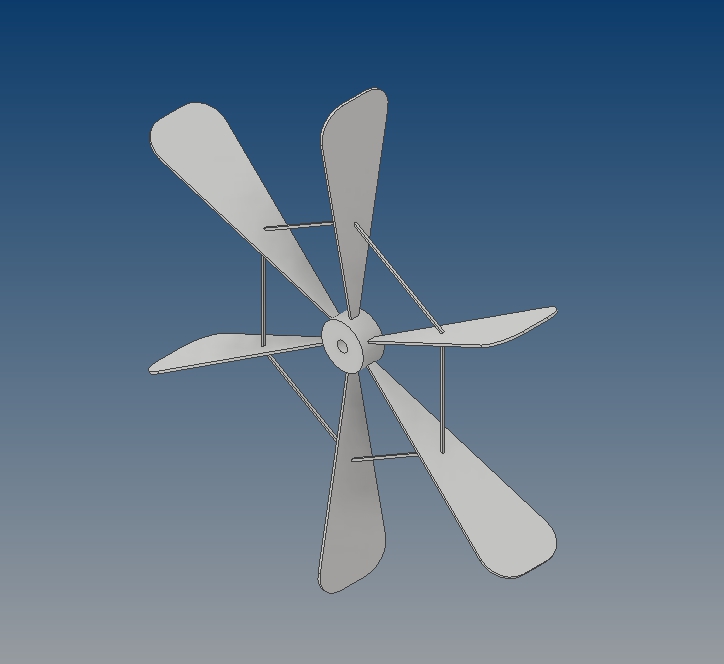

2. 輪

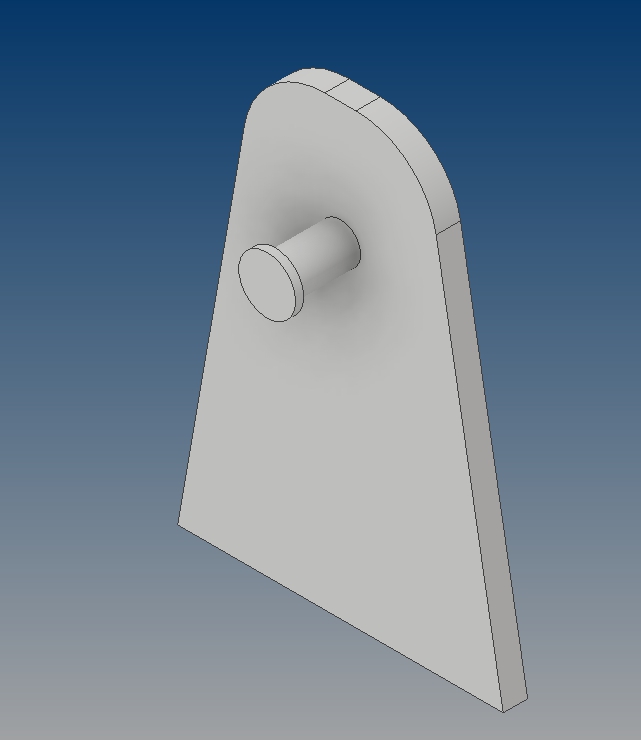

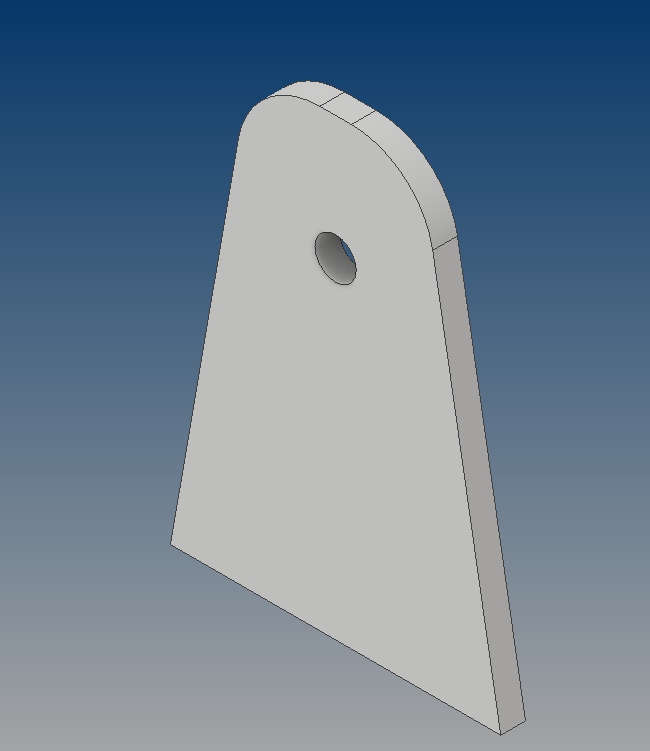

3. 輸入軸支撐

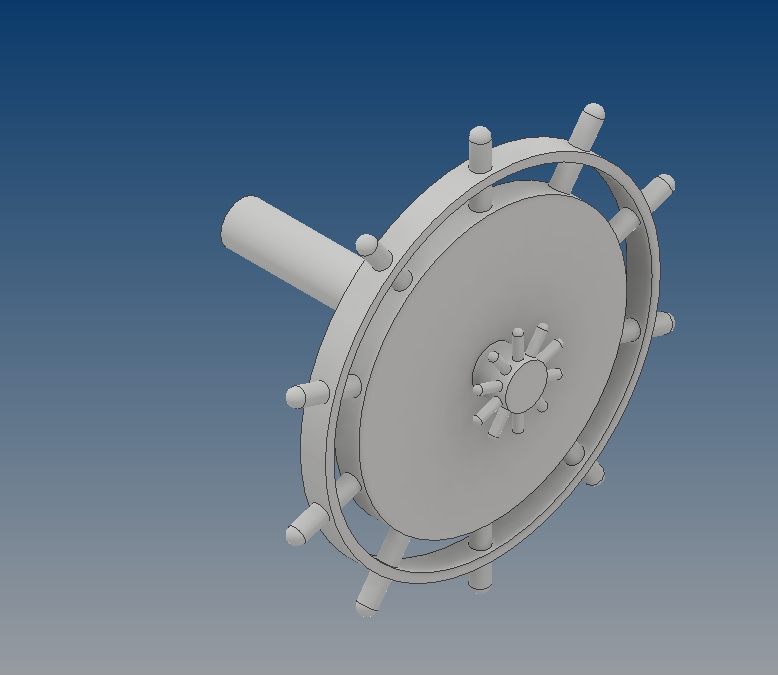

4. 輸入軸

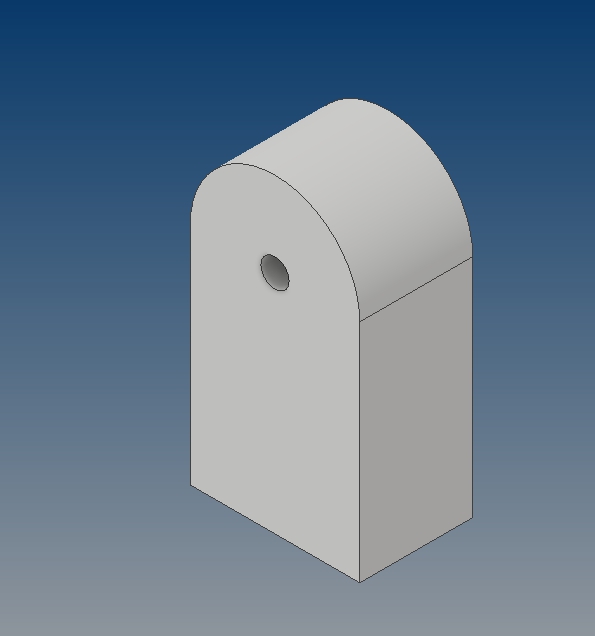

5. 傳動齒輪1支撐

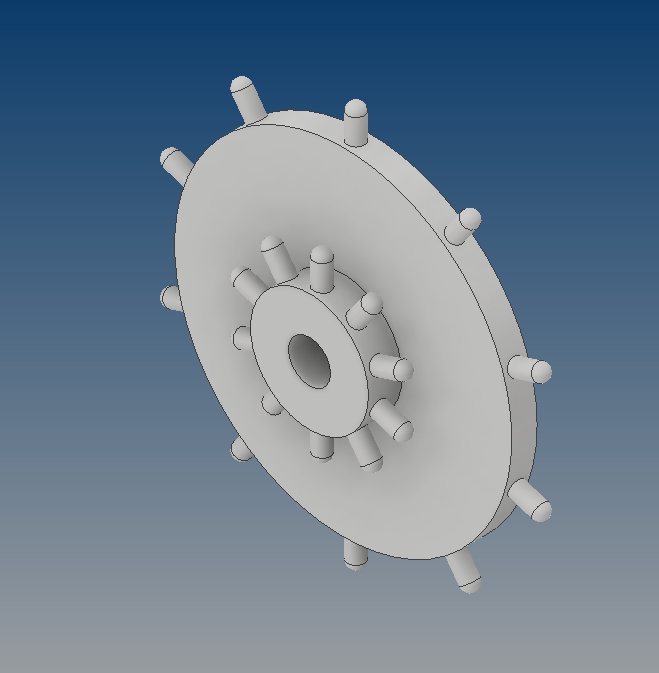

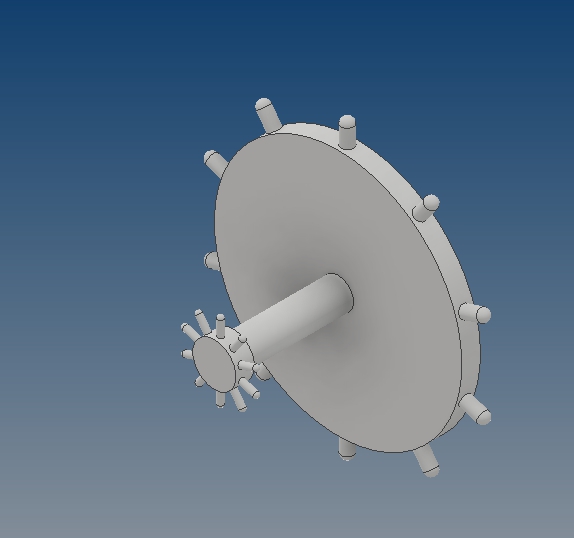

6. 傳動齒輪1

7. 傳動齒輪軸2支撐

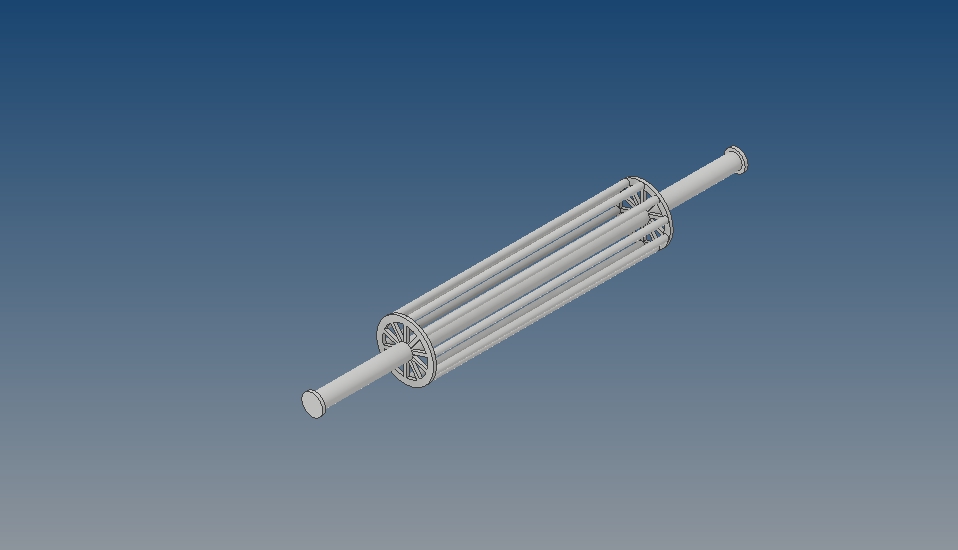

8. 傳動齒輪軸2

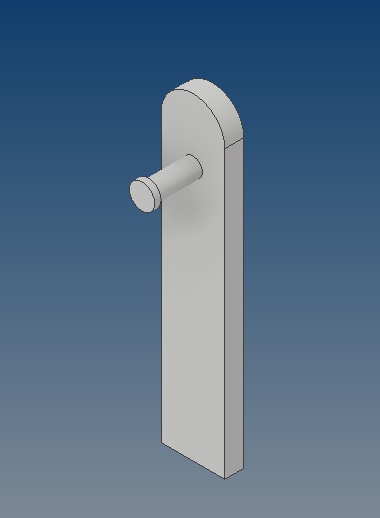

9. 惰輪支撐

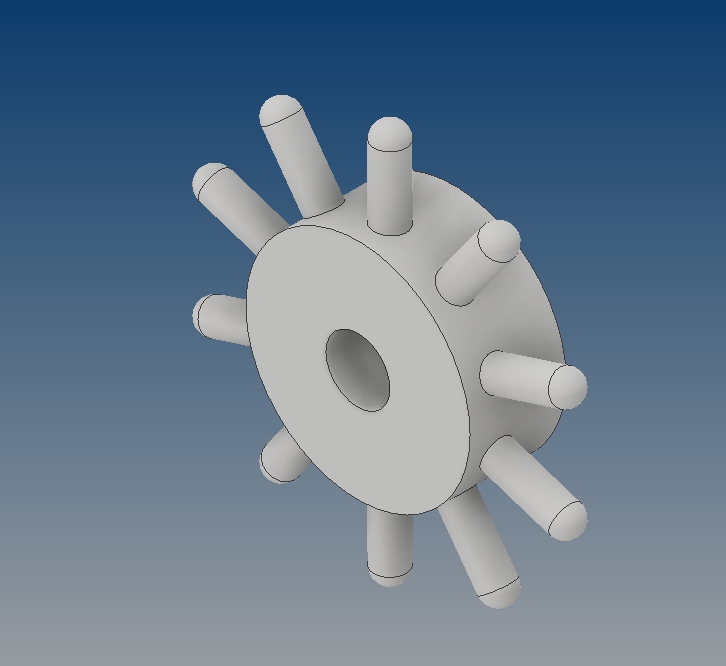

10. 惰輪

11. 輪軸芯
